원래 장소:
남경, 중국
브랜드 이름:
DIAMOND
인증:
CE, ISO 9002
모델 번호:
DH-2512-2200T
연락주세요
다이보드 제작을 위한 1000/1500/2200W 빠른 플로 발생기 1.8M/Min 속도와 래이저 커팅 머신
래이저 커팅 머신 적합렬 :
래이저 커팅 머신 상세 구조와 매개 변수
1. 기계 공구는 더 안정적이고 믿을 만한 기계 공구를 만드는 받침대 구조설계를 채택하고, 작은 사이즈를 가지고 있습니다.
2. 금속과 비금속계 자동 전환 래이저 커팅 머신이 참으로 다중 이용을 위한 단일 기계를 실현합니다.
3. 고정밀도의 송신 엘리먼트가 속도를 금식시킬 때 정확성 볼 스크류와 리니어 가이드, 최대 주행속도 (무부하) 24m / 분, 위치 결정 정밀도 ± 0.03 밀리미터 / Ｍ를 사용하는 것 위치 결정 정밀도 ± 0.01 밀리미터를 반복합니다.
4. PA 레이저 특별한 수자 제어 시스템을 사용하면서, 레이저와 기계 도구 제어 시스템을 1에 결합시키기. HMI와 CNC와 PLC의 개발로, 레이저 향한 절단 독립적으로 개발되는 운영 플랫폼으로서의 윈도우를 사용하는 세계에서 가장 최신 방법에따르면 기계의 운영 체제는 독점적 에너지 함수 조절, 기계 동작 기능, 레이저 동작 기능, 숙련된 줄인 공정 라이브러리, 원격 진단과 다른 기능을 줄이는 레이저를 통합합니다.
5. 생산에 그림과 프로그래밍에게 편리하고, 최대 정도에 대한 원료를 구하고, 특정을 특화하는 헌신적 CAD / 캠 자동 프로그래밍과 자동 둥지를 트는 소프트웨어로 설비된 채 절단의 기능은 가공처리합니다.
6. 상부 및 하부 지역을 위한 동시 먼지 제거 시스템은 채택됩니다. 절단 폐기물은 정기적으로 그것을 청소하기 위해 운영자를 위해 편리한 소모 자동차 안으로 메뚜기에서 떨어집니다.
래이저 커팅 머신 모델 :HY-2512-S2200
|
최대. 절단 크기 |
2500×1250 | 밀리미터 |
| x 축 | 2550 | 밀리미터 |
| Y 축 | 1250 | 밀리미터 |
| Z 축 | 100 | 밀리미터 |
|
Ｘ와 Y 축 위치 결정 정밀도 |
±0.03/m | 밀리미터 |
| Ｘ와 Y위치 반복 정밀도 | ±0.02/m | 밀리미터 |
| 표 최대. 이동 속도 | 24 | 분 Ｍ / |
| 생성기 | 다른 권력 | |
| 움직임 방식 | 고정된 받침대 유형 기계, 혼광 구조물 | |
| 방식을 운전하기 | 정확성 볼 스크류 + 리니어 가이드 | |
| 안전 보호 | 영역 커팅의 완전히 둘러싸인 보호 |
포괄적 안전 정지 장치 보호로 |
| CNC 시스템 | PA |
독일로부터 수입됩니다 (전혀 한스 레이저도 중국에서 만들어지지 않습니다) |
|
머리를 폭락 보호로 잘라주기 |
Z축 메커니즘을 보호하세요 | |
|
다른 사람 |
배기 연기와 먼지 | |
| 스크랩 수집 손수레 | ||
| 전기 제어 상자는 재와 수분에 반대하여 밀봉됩니다 | ||
| 작업 영역 조명 | ||
| 작업 경고 리본 | ||
| 확장 기능 | 일반적 소프트웨어와 하드웨어 인터페이스는 차후 지적 생산에 대하여 준비됩니다 | |
|
레이저 설치 방법 |
고정됩니다 |
| 상광 |
산재된 용접, 전체 로 어닐링. |
| CNC 시스템 |
독일 PA 레이저 고성능 CNC 시스템 구성 : 15 ″ 색 평면 디스플레이와 (1) (2) 내측 거리 조정 기능 (3) 적응할 수 있는 독출 선행은 작용합니다 (4) 진보적 적응 조절 기술 (5)레이저 에너지 함수 조절 |
| 서보 드라이브 | 야스카와 |
| 정확성 접지 스크류 | 일본 티에치케이 레일 윤활과 밀봉 보호 시스템 |
| 리니어 가이드들 | 일본 티에치케이 정확성 선 볼 가이드 |
| 태도 |
일본 NSK 정확성 스러스트 앵글 태도 |
| 레이저 절단 헤드 | 렌즈를 집중시켜 수명을 연장시키기 위한 특수 함수와 독립적 디자인 |
| 공기 성분 |
수입된 SMC, 아이르타크 구성 : 밸브를 감소시키는 (1)압력 (2)드로틀 밸브, 체크 밸브, 볼 밸브 (3)압력 중계기 (4)실린더 (5)솔레노이드 밸브 공압의 (6)Three 주요 부분 직접적으로 공정 라이브러리, 고압 벌채종에 의해 제어되는 세가지 가스 자동적인 변환 시스템 |

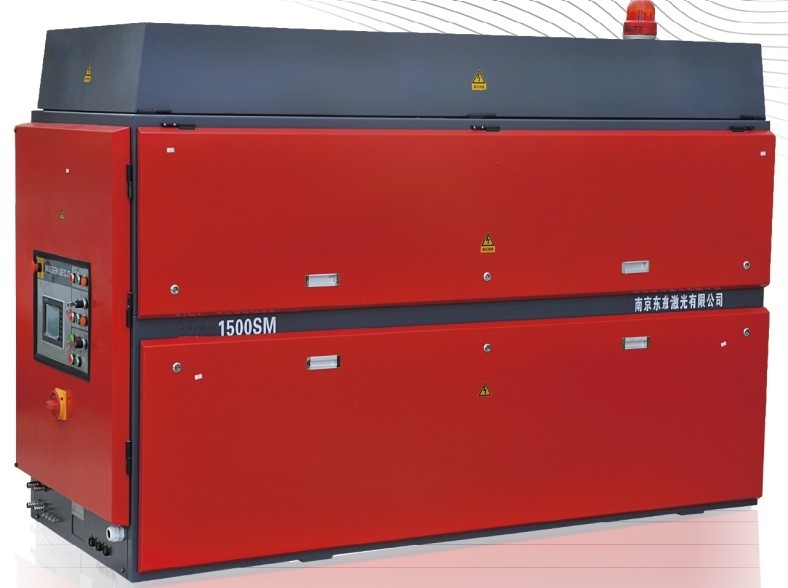

1) DH-2200W 산업적 이산화 탄소 레이저의 내부 구조물은 전체 기계의 설치를 촉진되는 크기에 더 소형이고 작습니다.
2) 수입된 루츠 펌프는 작은 사이즈, 안정적인 성능이라는 유리한 입장에 있고, 보호 시스템을 완성하고 더 높은 주파수로 일할 수 있습니다.
3) 유일한 전 디지털 기술 스위치 전원 자극과 고효율, 작은 사이즈, 작은 국내 소비량, 어떤 물 냉각, 전력 절감과 낮은 운영비. 모듈 스위치 전원 디자인, 고압 출력부를 위한 오일에 잠긴 보호. 절연 문제에 대한 매우 좋은 해결책. 각각 채널은 제어에서 독립적으로 일할 수 있습니다.
4) 독일 회사 기술에 대한 도입에 의해 생산된 공진 공동 지지틀은 좋은 안정과 고압력 불똥의 어떤 숨은 위험도 가지고 있지 않습니다. 방전관과 유지와 대체를 위한 전극과 제휴하는 것은 필요하지 않습니다.
5) 단위가 익숙한 진보적 가스는 자동적으로 전력을 통하여 혼합 가스의 액수를 조정하고 그리고 나서 버퍼 영역으로 흘러들고 그리고 나서 공동에 들어갑니다. 신속충전, 빠른 펌핑과 절기를 가지고 있습니다.
6) 우수 열 안정성 서비스 수명에서 더 오랫동안 렌즈를 만들고 레이저 파워와 모드 안정성을 보증하면서, 공진 공동의 디자인이 공동에서 모든 렌즈를 보호합니다. 게다가 공동은 단순 구조와 쉬운 얼라인먼트와 높은 안전 요인을 가집니다.
| 성능 | 매개 변수 |
| 파장 | 10.6 um |
| 정격 출력 | 1500W |
| 출력 전원 맥스. | ≥1600W |
| 출력 전원 안정 | 연속적인 ≤±2% |
| 지속파 출력 전원 조정범위 | 20w~max |
| 스폿 크기 | 18 밀리미터 |
| 방식 | TEM10* 45 수평면에 대한 '직선 편광 |
| 펄스 주파수의 조정범위 | 0-1KHz |
| 펄스폭 조정범위 | 100us-cw |
| 전원 공급기 | AC 380V±5%, 50Hz 3 단계, 땅, 18KVA |
| 냉각수 |
50L/min,0.4-0.5Mpa,20C 최저 기온은 이슬점 위에 있어야 합니다 고체 불순물 :≤50um 최대 물경도 : 15 도 (독일의 기준) |
| 대기 온도 | 12C-30C |
| 환경 습도 | ≤75% |
| 가스 소비 |
≤35NL/h 순도 :99.996% 출력 전원이 감소되면 가스 소비를 줄였습니다 |
| 지위와 전력 외부 제어 시스템으로 일하는 레이저의 외부 작업 인터페이스 | 디지털 교환 신호 |
| 출력 전원 외부 제어 | 0-10V 아날로그 신호 |
| 똑같은 광선 통로 지시 | 예 |
| 움직이는 방법 | (CW), (GatedPulse) |
트레이닝하고 기술적 서비스
보증 : 1년이요
보증 기간 동안, 계약 물품이 우리의 제조 절차와 자재로 인해 손상되거나, 정상적으로 작동할 수 없으면, 우리는 무료로 계약 물품을 수리하는 것에 책임이 있습니다. 보증 기간은 계약 물품에 대한 최종 검수의 날짜 또는 선적의 날짜로부터의 13개월로부터 12개월입니다 (처음으로 처음으로 서빙되는 것으로 오세요).소비재의 (광학 장치, 안전 블록, 세라믹체, 절단 팁, 윤활유, 기타 등등은) 여하튼 보증 기간의 정상적 소비재의 안에 매일 작품입니다.
위에서 말한 가격은 기술자들을 위해 국제적 선박 비용과 국제적 티켓을 포함하지 않습니다. 만약 레이저 관이 전체 기계의 1년 보증 동안 대체될 필요가 있다면, 우리가 국내 선박 비용에 책임이 있고 국제적 선박 비용이 고객에 의해 지불됩니다.
HY-2512-S1000/1500/2200 기본적인 요소 :
메인 머신 부품 : 단일 기계 도구와 한 레이저 발생부
부속물 :
레이저 냉각장치,
일련의 흡기 팬들과 파이프,
일련의 정밀여과기,
일련의 2차원적 레이저 조정 프레임,
일련의 외부 광 가이드 시스템,
75 kW 규제 기관 세트와 다른 작은 부속물
레이저 키 구성 목록 (일등급)
| 아니오. | 이름 | 제조사 | 국가 |
| 터보펌프 | 베커 | 독일 | |
| 진공 펌프 | 레이볼드 | 독일 | |
| 낭랑한 공진기 조절 끝판 | 로핀-시나르 기술 | 독일 | |
| PLC | 델타 / 하이텍 | 대만 | |
| 농형 팬 | 독일 | ||
| 전력 프로브 | 수입됩니다 | ||
| 터치 스크린 | 델타 / 하이텍 | 대만 | |
| 렌즈와 거울 | II-VI | 미국 | |
| 스위치 전원 | 로핀-시나르 기술 | 독일 |
