제품 상세 정보:
|
| 기계 목적: | 파형 판지 생산 | 전압: | 380V, 415V |
|---|---|---|---|
| 플루트 유형: | A, B, C, D의 E 플루트 | ||
| 하이 라이트: | 전 기계를 누르십시오,서류상 절단기 |
||
고속 전 층 골판지 널 압박 장비 생산 라인
골판지 제조기--유형: WJ1800-150-5 층
| 아니다 | 기계 명부 | 양 |
| 1 |
ZJ-V5 유압 선반 롤 대 – 지원 2 Dia.1500mm 제지 공장 목록 – 궤도 그리고 트롤리를 포함하여 - 를 위한 제지 공장 목록을 나르십시오 |
5 세트 |
| 2 | 예열기 (RG) Ø 600mm | 2 세트 |
| 3 | 전제 조건 Ø 600mm | 2 세트 |
| 4 |
Fingerless 단 하나 facing 공구 (SF-320c) – 드럼과 더불어 주름을 잡는 롤러 Dia.320mm. – 드럼과 더불어 롤러 Dia.325mm를, 누르십시오. -- Gimbal 운전사 체계 – 터치스크린과 PLC 통제 시스템 -- 터치스크린에 의해 통제된 접착제 단위를 완료하십시오 |
2 세트 |
| 5 |
두 배 머리 위 교량 – 두 배 진공 긴장 통제 – 전기 서류상 방법 통제 |
1 세트 |
| 6 | 세겹 예열기 (RG) Ø900mm | 1 세트 |
| 7 |
GM-C 쌍신회로 접착제 기계 -- 접착제 롤러 돋을새김되고 도금된 처리 --독립적인 운전사 체계 --터치스크린과 PLC 통제 시스템 |
1 세트 |
| 8 |
두 배 베이커 facing 공구 (SM-C) – 질 면벨트 1set를 포함하여 - – 드라이브 목록 대를 포함하여 - -- including16pcs (16x600MM) 난방 판 -- 덮개와 완전한 압박 막대기 포함하기 완료하십시오 |
1 세트 |
| 9 |
얇은 잎 Slitter Scorer ZQS – 4개의 고정되는 slitter 칼 및 6 세트 corer 바퀴 – 자동적인 가는 칼 |
1SET |
| 10 |
두 배 N.C 나선형 교차하는 절단기 – 가득 차있는 독일 자동 귀환 제어 장치 컴퓨터 시스템에 - – 999 순서를 지키기 |
1 세트 |
| 11 |
두 배 서류상 장 납품 – 자동 계산 컴퓨터에 - – 최대. 서류상 납품 길이 3000mm |
1 세트 |
| 12 | 내부 수증기관 체계 | 1 세트 |
| 13 | 내부 전기 시스템 | 1 세트 |
| 14 | 체계를 만드는 접착제 | 1 세트 |
| 선택권 | (전산화되는) N.C slitter scorer |
| --가득 차있는 자동 귀환 제어 장치 모터 및 서보 조종 장치 | |
| --4개의 밖으로, 5개의 고정되는 slitter 칼 및 8 세트 corer 바퀴 | |
|
-- “0" scorer 선 |
GENERALSPECIFICATIONFORMODEL: WJ 1800-150-5layer
|
1800mm |
|
1850mm |
|
150m/min |
|
120-130m/min |
|
B, C, E |
일. 압력: 최대. 압력 |
3000kg/hour 1.0-1.1MPa 1.3Mpa |
|
380V, 3 단계 50Hz |
|
180kwforgeneralcondition |
|
75 미터. |
생산 라인의 ※ 주요 명세
유형: WJ150-1800- Ⅱ 골판지 널 생산 라인
1, 최대. 두꺼운 종이의 폭: 1800mm
2의 디자인 속도: 150mm/min
3의 경제 속도: 120-130m/min
말: 서류상 요구 것과 같이 따릅니다: (장비 더 낮지 않은 than172℃의 표면 온도) ﹡ 서류상 급료 더 낮지 않은 B 등급 ﹡ 종이 습기: 11%±2%
﹡ 강선 종이: 100-250g/m2
﹡ 골판지: 100-200g/m2
4의 플루트: C, B, E (사용자 요구에 따라)
5의 증기 요구:
﹡ 증기 수용량: 3000Kg/Hr
﹡ 증기 압력: 1.25Mpa
﹡ 작동 증기 압력: 0.8-1.1Mpa
6의 전력: 380V 50Hz 3 단계
7의 총 힘: 180KW 작동 힘 요구에 관하여: 에 관하여 140KW (전속도)
8의 작업장 요구: 80m×15m×8m (기초 그림에 따라)
9의 서류상 방향: 사용자 요구에 따라
사용자는 부속을 준비합니다
1의 보일러: 3000Kg/Hr 증기 보일러 하나 고정되는 압력 1.25 Mpa 수증기관
2의 공기 압축기, 공기관, 접착제 관
주력에서 통제 장에 3, 전력, 전기선 및 관
4, 물, 수관 및 물 들통
물의 5, 기초, 전력 및 공기
6, 종이, 전분, 부식성 소다 및 붕사
기름과 크림의 유압 기름이 7에 의하여의 기계 기름, 기름을 바릅니다.
임명을 위한 임명 엔지니어 그리고 노동을 위한 8, 방 및 널.
유압 선반 롤 대
압축 공기를 넣은 브레이크와 봄 클러치
명세:
| 최대. 작동 폭 | 1800mm |
| 사소 작동 폭 | 900mm |
| 최대. 제지 공장 dia | 1500mm |
| 최대 작동 압축 공기를 넣은 압력: | 0.6-0.9Mpa |
| 소요 전력: | 380V, 50Hz |
| 궤도의 길이는을 위한 제지 공장을 나릅니다 | 6000mm |
기계 소개:
* 그네 유형.
* 최대. 서류상 목록 dia.: 1500mm
길이: 900-1800mm
* 운영한 서류상 목록, 맞 좌 움직이고는, 팔 up-down 및 종이 목록 교체를 죄는 것은 유압입니다.
* 2개의 서류상 롤러를 그러는 동안 지원하십시오, 사람은 작동하고 있습니다, 그리고 또 다른 한개는 예비 부품을 위해 입니다.
* “봄 클러치”를 채택합니다.
* 긴장을 쉽게 놓는 압축 공기를 넣게 운영한 디스크 브레이크에 의해 통제되는 서류상 긴장.
예열기
명세:
| 최대. 작동 폭 | 1800mm |
| 최대 작동 증기 압력: | 1.0-1.3Mpa |
| 증기 온도 | 160-210centigrade |
| 소요 전력: | 380V, 50Hz |
| 난방 롤러의 직경 | 600/900mm |
| 포장 각은 범위를 조정합니다 | 360degree |
| 포장 롤러 직경 | 115mm |
기계 소개:
* 정확한 갈기 및 난방 롤러와 포장 롤러의 표면이라고 크롬 도금을 하는, 매끄러운과 빛나는.
* 난방 롤러는 국가 압력 용기 원본에게 통과된 직업적인 제조자 제품을 채택합니다.
* 난방 롤러와 포장 롤러는 도금 처리를 채택합니다.
* 자동화한 포장 각은 다른 속도를 위한 한 벌일 수 있습니다; 정확한 예열 결과는 전기 모터에 의해, 예열 지역 조정됩니다 조정될 수 있습니다
* 포장 롤러: 2sets, 1개의 고침 롤러 및 다른 1 뜨 롤러.
* 쌍방에 나비 물개 구조를 채택하고, 증기를 저장하고 난방 효율성을 개량합니다.
* 특별한 바다표범 어업 방법을, 첫번째로 따릅니다 증명서와 더불어 중국 바다표범 어업 원본에게 통과된 중국에 있는 급료 바다표범 어업 방법을, 채택합니다.

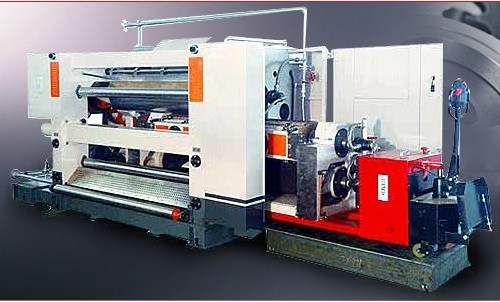

고속 Fingerless 유형 단 하나 facing 공구 SF 320C
*EASY 변화 플루트
*TOUCH 스크린 통제 시스템
*MOTORIZED는 접착제 단위와 변환장치 통제를 조정합니다
* Gimbal 운전사 체계. 개인적인 장치 유형 드라이브 상자
명세:
| 최대. 기계 속도 | 150m/min |
| 경제 속도 | 130m/min |
| 최대. 작동 폭 | 1600mm |
| 최대 작동 증기 압력: | 1.0-1.3Mpa |
| 증기 온도 | 160-210 섭씨 |
| 소요 전력: | 380V, 50Hz |
| 물결 모양 롤러의 직경 | 320mm |
| 압박 롤러의 직경. | 325mm. |
| 예열기 롤러의 직경 | 360mm |
| 접착제 롤러의 직경 | 242mm |
| 의사 롤러의 직경 | 125mm |
기계 소개:
-- DesignSpeed: 150m/min
-- 물결 모양 롤러: φ320mm
— 48CrMo 합금 강철로, 단단한 처리와 더불어 만든 Fingerless 진공 흡입 유형 단 하나 facing 공구, 위와 더 낮은 물결 모양 롤러는 HRC58o-60o의 위, 경도 있습니다. 표면은 갈기와 도금된 크롬에 의해 잘 대우됩니다.
– 위와 더 낮은 물결 모양 롤러는 단위 모임, 그룹이 플루트 유형을 빨리 바꾸는 움직임과 빠른 보충일 수 있는 전부에 의하여 주름을 잡은 롤러, 입니다.
– 접착제 단면도는 궤도, 득점방해 유지 보수 시간에 의해 단위 모임, 전체적인 단면도 이동될 수 있습니다 입니다.
– 주 구동으로 빈도 변환 모터는 3개의 gimbal 축선, 변환장치도, 독립적인 기어 박스 단계에게 득점방해 힘을 위한 더 적은 속도 규칙을 하고, 생산 관리를 위한 1개의 커뮤니케이션 연결관을 지키기 위하여 연결합니다
– 소음을 감소시키기 위하여 기름을 바르는 가라앉힌 유형을 안정을 달리는 것을 계속합니다, 머리말을 붙입니다 장치의 사용 생활을 기름을 바르십시오.
-- 서류상 폭과 일치하는 접착제 폭에 의하여 자동화된 분할을 채택하십시오. 접착제 도포구 목록을 위한 안일한 운영하는 모터는 건조한 접착제를 피합니다. 접착제 목록 사이 간격을 위해 소리내어 읽은 전기 수동에 의하여 접착제 롤러와 의사 롤러 사이 간격을 위한 조정은 선택적, 디지털 방식으로이고 의사 목록은 선택적입니다.
-- 압축 공기를 넣은 체계에 의하여 물결 모양 롤러, 압력 롤러 및 접착제 롤러를 위한 조정.
-- 중간 종이를 위한 강선 종이와 증기 살포 장치를 위한 예열기로
-- 물결 모양 롤러를 위해 품고는 그리고 압력 롤러는 매끄럽고 그리고 튼튼하게 달리는 것을 계속하도록 고열 기름을 바르는 윤활제를 채택합니다.
머리 위 교량
-- 진공 긴장 통제 전기 서류상 방법 통제
GM-C 쌍신회로 Gluer 기계 (PLC와 터치스크린 체계)
* 자동화하는 접착제 단위와 변환장치 통제를 조정하십시오
명세:
| 최대. 기계 속도 | 150m/min |
| 경제 속도 | 120--150m/min |
| 최대. 작동 폭 | 1800mm |
| 최대 작동 증기 압력: | 1.0-1.3Mpa |
| 증기 온도 | 160-210centigrade |
| 소요 전력: | 380V, 50Hz |
| 접착제 롤러의 직경 | 269mm |
| 예열기 롤러의 직경 | 380mm |
| 의사 롤러의 직경 | 140mm |
기계 소개:
- 높은 정밀도 새겨진 도포구 목록은 획일한 접착제 신청 및 더 적은 접착제 소비를 지킵니다
- 롤러를 눌러서 높은 제조 효율성으로, 압축 공기를 넣은 통제, 쉬운 타자를 치고 운영하기 위하여 단식하십시오.
- 자동 회람 접착제 먹이는 체계는 접착제 예금을 피하기 위하여 적용됩니다
- 독립적인 변환장치 모터 통제 운전사.
- 각자 예열 장치는 교질화하는 접착제를 가속화하고 더 강한 접착제 유대를 창조합니다
무거운 두 배 FACING 공구
명세:
| 최대. 기계 속도 | 180m/min |
| 경제 속도 | 150m/min |
| 최대. 작동 폭 | 1800mm |
| 최대 작동 증기 압력: | 1.0-1.3Mpa |
| 증기 온도 | 160-210centigrade |
| 소요 전력: | 380V, 50Hz |
| 난방 판의 폭 | 600mm |
| 난방 판의 수 | 16pcs |
| 막대기 체계를 누르십시오 | 가득 차있는 압박 막대기 |
| 압박 롤러의 직경 | 60mm |
| 벨트의 간격 | 10mm |
기계 소개:
* 난방 판: 1900mm (L)×600mm (W)×180mm (H)×16pcs
강철 플레이트의 만드는, 광택이 있는 판.
* 각각 6개의 단면도로 분할되는 난방 판을 위한 수증기관.
* 각 단면도를 위한 가열 온도는 자주적으로 통제될 수 있습니다.
* 위 면벨트의 긴장을 가진 조정을 위해 -: 1개의 고정되는 압축 공기를 넣은 저항 가감기,
공기 실린더: dia.160mm x 250mm 치기.
* 더 낮은 면벨트의 긴장을 가진 조정을 위해 -: 1개의 고정되는 수동 저항 가감기.
* 위 면벨트를 가진 인도를 위해 -: 1개의 고정되는 전기 저항 가감기.
-- 운전사 OLLSTAND 1SET
* 위 롤러: 착용 저항 asbesto scloth에 의해 감싸이는 dia.640mm×1900mm (l).
* 더 낮은 롤러: 착용 저항 석면 피복에 의해 감싸이는 dia.640mm×1900mm (l).
* 면벨트 꼬집음 롤러: dia.320mm×1900mm (위를 위한 L)×2pcs 하나는 롤러 각각, 착용 저항 석면 피복에 의해 감싸 낮춥니다.
* 기어 박스를 위한 복각 급식 윤활 체계.
-- 최대 면벨트 1SET 간격 10mm. 섭씨 작동 온도 220
얇은 잎 SLITTER SCORER
명세
| 폭 | 1850mm |
| 모터의 힘 | 8.8kw (4electricmotory) |
| 윤곽선 차원 | 2640mm×1040mm×2200mm |
| 형태를 째기 | 4 잎 |
| Dinting 수 | 6개의 선 |
| 최대. 폭을 째기 | 1850mm |
| min. Slitting 폭 | 125mm |
| 일관 작업 속도 | 80-150m/min |
| min. Dinting 폭 | 50mm |
| 자동 반대로 일탈 | ±70mm |
기계 소개:
- 기계의 이 유형은 오래된 유형 담가 점수 rmachine 대신에 일관 작업을 위해 특별히 입니다.
- 일관 작업에서 달리는 동기화를 지키기
- 째기에 판지 측은 단정하고, 똑바르고, 매끄럽습니다 비 crushable 입니다.
- 잎은 수동 또는 자동으로 날카롭게 할 수 있습니다.
- 각 잎은 개인적으로 통제될 수 있습니다.
- 다채로운 터치스크린 가동 감시자, 쉬운 가동 및 시각적인 감시자.
- 자동적인 반대로 일탈은, 전체적인 기계 폐기물을 매우 더 감소시키기 위하여 좌우 움직임일 수 있습니다
선택권:
(전산화되는) N.C SLITTER SCORER — 가득 차있는 자동 귀환 제어 장치 모터 및 서보 조종 장치
-- 즉시 조정: 개인적인 모터 드라이브 체제 – 자동적인 순서 변화 slitter scorers와 달성될 수 있습니다 – 도중 각 잎 그리고 바퀴 설치되는 전산화된 공구 – 999의 순서 저장력
– 자동화된 웹 탈선 정정 또는 자동적인 사진 세포 웹 통제 (표 틈새 ---- 전 인쇄 생산 라인을 위해)
-- 자동적인 잎 – 가는 장치 – 자동적인 공구 기름을 바르는 체계
-- 컴퓨터 감시 체계 PLC 통제의 원조를 가진 선과 자동적으로 동기화
-- 주발동기 뿐 아니라 공구 체제 모터는 통제되는 변하기 쉬운 빈도입니다
-- 경도에 열처리 얇은 잎, W6 또는 단단한 합금 G8는 62HRC – 지상 단단한 크롬 – 보다는 더 많은 것 도금한 득점 선회합니다
-- TE (미국), OMRON (독일), 시멘스 (독일) 또는 FATEK (대만)일 것이다 전기 부속
-- 남성에 여성 득점 rofile – 늘어진 옆 손질 흡입 장치를 가진 슈레더 – 0 corer
두 배 N.C 나선형 교차하는 절단기
제어반
| 폭 | 1800mm |
| 절단 길이 | 500-9999mm |
| 순서 유지 | 999orders |
| 절단 정밀도 | ±1mm |
| 칼 롤러 직경 | 210mm |
| 최대. 디자인 속도 | 150m/min |
| 경제 속도 | 150m/min |
| 모터 | 가득 차있는 AC 자동 귀환 제어 장치. |
| 네트워크 시스템 | 컴퓨터는 CorrManagement 자동 체계에 연결할 수 있습니다, 그러나 기존하는 관리 체계의 정보는 사용자 전시에 의하여 제공합니다 이어야 합니다: -- 존재하는 순서 아니 길이, 장 양 – 다음 순서의 길이, 장 양 -- , 실제적인 길이 속력을 내고십시오, 길이, 미리 설치 순서를 놓으십시오 – 통행 양, 장 실패 양을 시트를 까십시오 |
기계 소개:
-- 기계 속도: 150m/min.
-- 절단 길이: 500mm-9999mm.
-- 절단 정밀도: ±1mm.
-- 독립적인 기름 펌프 및 여과기 협조를 동관의 2개 그룹 기름, 윤활 및 냉각을 위한 각종 장치 위치에서 배부하기 위하여 이용합니다.
-- 나선형 칼 구조, 유형은 이 칼을, 줄입니다 저잡음 절단 방해를 보았습니다.
-- 균형 처리: 좋은 안정성 그것을 지키는 것을 돕는 잎 자루를 위한 고품질 합금 강철.
-- 정면과 후방 컨베이어에 있는 일요일 모양 바퀴 압박 마분지. 수송은 안정되어 있고습니다 잼 일어났거나 끊긴 마분지를 피하는 압력 조차로.
-- 커트오프의 이 유형은 그것의 특별한 구조를 가진 일반적인 절단기와 다만 제 3의 에너지의 것을 비교합니다 소모합니다.
-- 간격 장치에 정확하고 그리고 조정가능하다 칼날 조글을 정확하게 확신하십시오. 운영하는 balanceable.
-- 순서를 지키는 컴퓨터 시스템. 사용자 기계 대화 체계 NC. 자동 마분지 명세와 일치해서 절단 속도를 조정하십시오. 스크린 전시 각종 생산 메시지. , 수정, 최고 추가 상담하거든 주문 취소는 운영하는 기계 도중 날라질 수 있습니다.
-- 기계 달리기 빠른과 안정되어 있는 유지에 장의 안쪽에 독일 서브 통제 시스템,

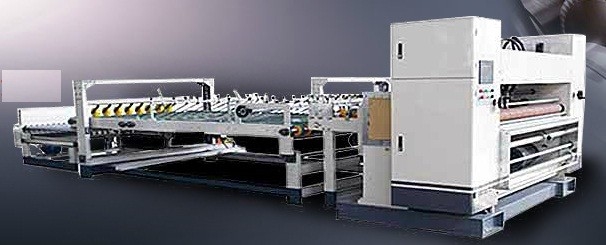

두 배 서류상 장 납품
자동 계산 컴퓨터
체계를 만드는 접착제
명세: 수평한 믹서: 1 세트, 950L 운반대 남비: 1 세트, 저장 남비를 만드는 350L 접착제: 1 세트, 1000L 단 하나 facing 공구 저장 남비: 2 세트 (5개의 층 생산 라인) 단 하나 facing 공구 수송 접착제 남비: 기계 저장 남비를 접착제로 붙이는 2 세트 (5개의 층 생산 라인): 1개의 고정되는 접착제로 붙이는 기계 수송 남비: 1 세트
기계 소개:
7. 끝 제조가 사용한 다음 시간 동안 접착제 남비에, 과잉 접착제 돌려보낸 후에.
8. 접착제로 붙이는 제조자 공급 방법을 만들기.
내부 전기 시스템 명세: 작동 힘: 380V의 50Hz 통제 힘: 220V, 50Hz는 국부적으로 구매자에 따라 조정할, 채택합니다 국부적으로 전기 표준 제품을 수 있었습니다. 체계 소개:
1. 차단된 메인 제어 부속은 단 하나 facing 공구 기계, 두 배 facing 공구, 얇은 잎 slitters corer, NC를 포함했습니다; 전체적인 생산 라인 조화 통제를 만드십시오
2. 압축 공기를 넣은 통제 및 구성된 전기 통제는 전체적인 회선 제어 기술적인 전진을 지킵니다.
3. 각 기계 그룹은 모든 가지고 있던 단독 제어 및 조화 2 체계를, 따로따로 operateor 결합에 있는 다른 요구에 응할 수 있었습니다 운영합니다 통제합니다. 를 위해 쉬운 운영하십시오.
4. 경보망으로 갖춰진 생산 라인은, 통신수 사이 일을 협조합니다.
5. 각 기계는 전부 다른 사람에게 기계의 일 속도를 따로따로 보여줄 수 있었습니다.
내부 증기 체계 (안 관) 명세: 보일러: 3 톤 (보일러에서 작업장 byuser에 보일러 그리고 주요 수증기관) 보일러 최대 압력: 1.3 Mpa 일 압력: 1.0 — 1.1 Mpa 관 선 안 온도: 160-210 출입을 위한 섭씨 관 직경: 48mm의 32mm 체계 소개:
1. 전체적인 생산 라인을 위한 공급 열원은, 온도와 압력 안정을 지킵니다.
2. 각 따로따로 기계 그룹 공급 증기 무소속자, 에너지를 조정하고 절약하게 쉬운.
3. 미터와 더불어 일 온도를, 세부사항을 보기 위하여 통제하는 압력을 조정했습니다.
4. 장치를 비우기를 가진 각 하수구 단위는, 차가운 것 후에 끝 제조 만듭니다.
5. 각 관은 이음새가 없는 강관을, 지킵니다 제조에 있는 안전을 채택합니다.
6. 가공 처리가 각 관 지상 래커를 칠하는 녹슬지 않는 페인트와 알루미늄 분말에 의하여, 얼룩이 집니다.
임명과 훈련:
-- 임명을 위한 20 일, 판매인은 구매자의 공장에 1-2명의 엔지니어를을 위한 설치합니다 골판지 널 생산 라인을 파견할 것입니다.
-- 훈련 통신수를 위한 15 일
-- 포크리프트, 전력은, 메인 lectric 통제 장에서 물결 모양 두꺼운 종이 생산 회선 제어 장에 전기선 구매자에 의해 배열해 품어야 합니다.
-- 증기 난방 보일러는 임명의 앞에 구매자에 의해 배열될 것입니다.
기초:
-- 기초 그림은 구매자에게 후에 얻습니다 선불금을 보내질 것입니다.
