원래 장소:
남경, 중국
브랜드 이름:
DIAMOND
인증:
CE, ISO 9002
모델 번호:
DH-2512-2200T
연락주세요

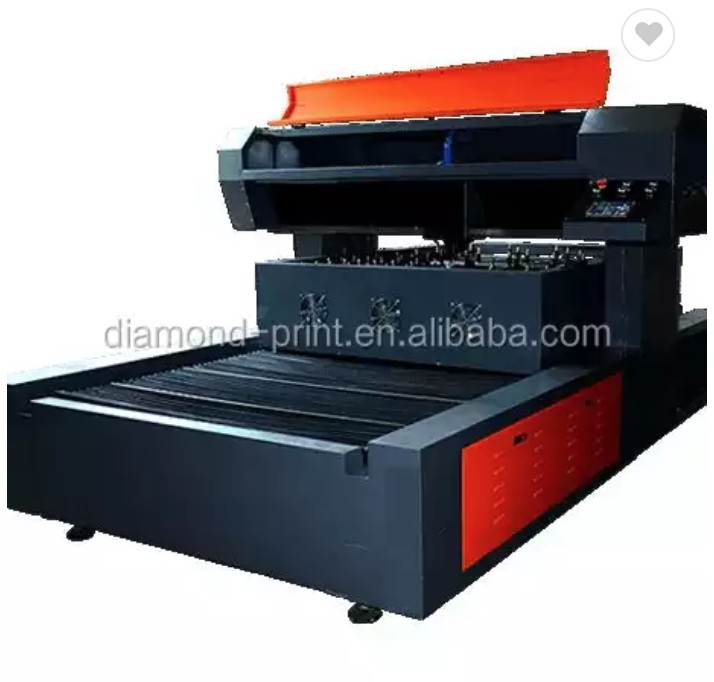

Dieboard 만들기를 위한 2200W 빠른 교류 발전기 1.8M/Min 속도를 가진 레이저 절단기
레이저 절단기 세부 구성 및 매개변수
1. 공작 기계는 갠트리 구조 설계를 채택하여 공작 기계를보다 안정적이고 안정적으로 만들고 크기가 작습니다.
2. 금속 및 비금속 자동 전환 레이저 절단기는 여러 용도로 하나의 기계를 실현합니다.
3. 전송 요소로 정밀 볼 스크류 및 선형 가이드를 사용하여 고정밀, 빠른 속도, 최대 주행 속도(무부하) 24m/min, 위치 정확도 ± 0.03mm/m, 반복 위치 정확도 ± 0.01mm.
4. PA 레이저 특수 수치 제어 시스템을 사용하여 레이저와 공작 기계 제어 시스템을 하나로 결합합니다.HMI, CNC 및 PLC의 개발로 세계에서 가장 진보된 방법에 따라 WINDOWS를 운영 플랫폼으로 사용하여 독립적으로 개발된 레이저 지향 절단 기계의 운영 체제는 레이저 절단 독점 에너지 제어 기능, 기계 작동 기능, 레이저 작동 기능, 전문 절단 프로세스 라이브러리, 원격 진단 및 기타 기능.
5. 전용 CAD / CAM 자동 프로그래밍 및 자동 네 스팅 소프트웨어를 갖추고있어 생산 도면 및 프로그래밍에 편리하고 원료를 최대한 절약하고 절단 공정의 특수 기능을 사용자 정의합니다.
6. 상하부 동시 먼지제거 시스템을 채택하였습니다.절단 폐기물은 호퍼에서 폐기물 차량으로 떨어지므로 작업자가 정기적으로 청소하는 것이 편리합니다.
7. US LASERMECH 정전식 센서(절단 금속), 서랍식 초점 렌즈 홀더가 있는 절단 헤드, 렌즈 교체 및 청소가 매우 편리합니다.7.5인치와 5인치 렌즈로 교체가 가능하며, 패널노브로 재단시 언제든지 보드로 교체가 가능합니다.절단 품질을 보장하기 위한 면 거리.절단 헤드 충돌 보호 기능이 추가되었습니다.
8. 렌즈 수명을 보장하기 위해 닫힌 광 경로 및 양압 먼지 제거를 채택하십시오.
9. 모든 가스 회로 구성 요소는 수입 구성 요소입니다.디자인은 진보되고 믿을 수 있습니다.세 가지 다른 절단 가스를 동시에 장착할 수 있으며 자유롭게 선택할 수 있습니다.동시에 패널의 압력은 절단 중 언제든지 변경할 수 있습니다.전체 공압 시스템은 고압 저항 설계를 채택합니다.스테인리스 강판을 절단할 때 질소 압력은 2.0Mpa에 도달할 수 있어 공압 시스템의 안정성과 절단 섹션의 품질을 보장합니다.
10. 독특한 레이저 절단 독점 기술, 고속 응답 레이저 파워 슬로프 조정, 자동 노즐 청소, 고속 펀칭, 개구리 점프 동작, 재배치 및 백 커팅.
레이저 절단기 모델:HY-2512-S2200
|
최대절단 크기 |
2500×1250 | mm |
| X축 | 2550 | mm |
| Y축 | 1250년 | mm |
| Z축 | 100 | mm |
|
X 및 Y축 위치 정확도 |
±0.03/m | mm |
| X 및 Y 위치 반복 정확도 | ±0.02/m | mm |
| 최대 테이블이동 속도 | 24 | m/분 |
| 발전기 | 다른 힘 | |
| 운동 방법 | 고정식 갠트리형 기계, 혼합 조명 구조 | |
| 운전 방법 | 정밀 볼 나사 + 리니어 가이드 | |
| 안전 보호 | 절단 영역의 완전 밀폐형 보호 |
포괄적인 안전 인터록 보호 |
| CNC 시스템 | 아빠 |
독일에서 수입(중국산 Hans 레이저 아님) |
|
절단 헤드 충돌 보호 |
Z축 메커니즘 보호 | |
|
기타 |
배기 연기와 먼지 | |
| 스크랩 수집 트롤리 | ||
| 전기 제어 캐비닛은 먼지와 습기에 대해 밀봉되어 있습니다. | ||
| 작업 공간 조명 | ||
| 작업 경고 리본 | ||
| 확장 기능 | 일반 소프트웨어 및 하드웨어 인터페이스는 후속 지능형 생산을 위해 예약되어 있습니다. | |
|
레이저 설치 방법 |
결정된 |
| 침대 프레임 |
산재 용접, 전체 용광로 어닐링. |
| CNC 시스템 |
독일 PA 레이저 고성능 CNC 시스템 구성: (1) 15인치 컬러 평면 디스플레이 (2)내부 거리 조정 기능 (3) 적응형 미리 읽기 기능 (4) 고급 적응 조정 기술 (5) 레이저 에너지 제어 기능 |
| 서보 드라이브 | 야스카와 |
| 정밀 접지 나사 | 일본 THK 레일 윤활 및 씰 보호 시스템 |
| 선형 가이드 | 일본 THK 정밀 선형 볼 가이드 |
| 베어링 |
일본 NSK 정밀 스러스트 앵글 베어링 |
| 레이저 커팅 헤드 | 포커싱 렌즈의 수명을 연장하는 특수 기능을 갖춘 독립적인 디자인 |
| 공압 부품 |
수입 SMC, Airtac 구성: (1) 감압 밸브 (2) 스로틀 밸브, 체크 밸브, 볼 밸브 (3) 압력 릴레이 (4)실린더 (5) 솔레노이드 밸브 (6) 공압의 세 가지 주요 부분 프로세스 라이브러리에 의해 직접 제어되는 3개의 가스 자동 전환 시스템, 고압 절단 시스템 |
1) DH-2200W 산업용 CO2 레이저의 내부 구조는 보다 콤팩트하고 크기가 작아 전체 장비의 설치가 용이합니다.
2) 가져온 루츠 펌프는 작은 크기, 안정적인 성능, 완벽한 보호 시스템의 장점을 가지고 있으며 더 높은 주파수에서 작동할 수 있습니다.
3) 고유한 모든 디지털 기술 스위칭 전원 공급 장치 여기, 고효율, 작은 크기, 작은 내부 소비, 수냉 없음, 절전 및 낮은 운영 비용.모듈식 스위칭 전원 공급 장치 설계, 고전압 부품을 위한 오일 침수 보호.절연 문제에 대한 아주 좋은 해결책입니다.각 채널은 독립적으로 제어할 수 있습니다.
4) 독일 회사의 기술을 도입하여 제작한 공진 공동 지지 프레임은 안정성이 우수하고 고압 스파크의 숨겨진 위험이 없습니다.유지 보수 및 교체를 위해 방전관과 전극을 정렬할 필요가 없습니다.
| 성능 | 모수 |
| 파장 | 10.6um |
| 정격 출력 전력 | 1500W |
| 출력 전력 최대. | ≥1600W |
| 출력 전력 안정성 | 연속 ≤±2% |
|
연속파 출력 전력 조정 가능 범위 |
20w~최대 |
| 스팟 크기 | 18mm |
| 방법 |
TEM10*수평면에 대한 45° 선형 편광 |
| 펄스 주파수의 조정 가능한 범위 | 0~1KHz |
| 펄스 폭 조정 범위 | 100us—CW |
| 전원 |
AC 380V±5%, 50Hz 3상, 접지, 18KVA |
| 냉각수 |
50L/분, 0.4-0.5Mpa, 20℃ 최저 온도는 이슬점 이상이어야 합니다. 고체 불순물: ≤50um 최대 물 경도: 15도(독일 기준) |
| 주변 온도 | 12℃-30℃ |
| 환경 습도 | ≤75% |
| 가스 소비 |
≤35NL/h 순도: 99.996% 출력 전력이 감소하면 가스 소비 감소 |
| 레이저 작동 상태 및 전원 외부 제어 시스템의 외부 작동 인터페이스 | 디지털 스위칭 신호 |
| 출력 전력 외부 제어 | 0-10V 아날로그 신호 |
| 동일한 광로 표시 | 예 |
| 일하는 방식 | (CW),(게이트 펄스) |
교육 및 기술 서비스
보증: 1년
보증기간 중 계약제품이 당사의 제조공정 및 자재의 사정으로 인하여 파손되거나 정상적으로 동작하지 못하는 경우에는 계약제품을 무상으로 수리해 드립니다.보증기간은 계약제품 최종 인수일로부터 12개월 또는 출하일로부터 13개월(선착순)입니다.소모품(광학기기, 안전블록, 세라믹바디, 절단팁, 윤활제 등) 보증 기간에 관계없이 일상 업무에서 사용되는 정상적인 소모품입니다.
위 가격에는 국제 배송비와 기술자를 위한 국제 티켓이 포함되어 있지 않습니다.전체 기계의 1년 보증 기간 동안 레이저 튜브를 교체해야 하는 경우 국내 배송비는 당사에서 부담하고 해외 배송비는 고객이 부담합니다.
레이저 키 부품 목록(TOP GRADE)
| 아니. | 이름 | 제조사 | 국가 |
| 터보 펌프 | 베커 | 독일 | |
| 진공 펌프 | 라이볼드 | 독일 | |
| 공명 캐비티 조정 엔드 플레이트 | ROFIN-SINAR 기술 | 독일 | |
| PLC | 델타/하이테크 | 대만 | |
| 다람쥐 팬 | 독일 | ||
| 파워 프로브 | 수입 | ||
| 터치 스크린 | 델타/하이테크 | 대만 | |
| 렌즈와 거울 | II-VI | 미국 | |
| 스위칭 전원 공급 장치 | ROFIN-SINAR 기술 | 독일 |
직접적으로 당신의 조사를 우리에게 보내세요
