목형판 만들기를 위한 빠른 교류 발전기 레이저 절단기

목형판 만들기를 위한 빠른 교류 발전기 레이저 절단기

빠른 흐름 생성기 레이저 커팅 머신

Dieboard 레이저 커팅 머신

Co2 레이저 조각 기계 1000w

원래 장소:

남경, 중국

브랜드 이름:

DIAMOND

인증:

CE, ISO 9002

모델 번호:

DH-2512-2200T

연락주세요

인용문을 요구하세요
제품 상세정보
상품명:
레이저 절단기
신청:
목판 절단
레이저 소스:
고속 유량 생성기
레이저 파워:
1000W/1500W/2200W
효과적 영역 커팅:
2500x1250mm/1850x1250mm/1500x1850mm
가스는 사용되었습니다:
이산화탄소, 질소, 헬륨
합판 두께:
최대. 50 밀리미터
절단 정확도:
+/- 0.05mm/m
제어 시스템:
지배적 카드 / NC 확성기를 이동하기
전송 시스템:
나사 가이드 THK 일본
구동 시스템:
X,Y, Z 축 서보 드라이버 야스카와 일본
지원 디자인 형식:
DXF
전기:
380V/415V, 50/60Hz, 3 단계
냉각 시스템:
대국 냉각장치
기계의 크기:
2520mm*5850mm*2035mm
무게:
5500kgs
지불과 운송 용어
최소 주문 수량
1 세트
가격
USD 64000 - 88800/SET
포장 세부 사항
합판 상자, 1대 일련 기계는 1X40HQ를 필요로 합니다
배달 시간
40일
지불 조건
T/T, L/C, 웨스턴 유니온, 머니그램
공급 능력
달 당 2개 세트
제품 설명

다이보드 제작용 레이저 절단기



레이저 절단기 제품 시리즈:



1. 공작 기계는 갠트리 구조 설계를 채택하여 공작 기계를보다 안정적이고 안정적으로 만들고 크기가 작습니다.



2. 금속 및 비금속 자동 전환 레이저 절단기는 여러 용도로 하나의 기계를 실현합니다.



3. 전송 요소로 정밀 볼 스크류 및 선형 가이드를 사용하여 고정밀, 빠른 속도, 최대 주행 속도(무부하) 24m/min, 위치 정확도 ± 0.03mm/m, 반복 위치 정확도 ± 0.01mm.



4. PA 레이저 특수 수치 제어 시스템을 사용하여 레이저와 공작 기계 제어 시스템을 하나로 결합합니다.HMI, CNC 및 PLC의 개발로 세계에서 가장 진보된 방법에 따라 WINDOWS를 운영 플랫폼으로 사용하여 독립적으로 개발된 레이저 지향 절단 기계의 운영 체제는 레이저 절단 독점 에너지 제어 기능, 기계 작동 기능, 레이저 작동 기능, 전문 절단 프로세스 라이브러리, 원격 진단 및 기타 기능.





레이저 절단기 모델:HY-2512-S2200

  1. 이 모델의 관련 기술 매개변수:

최대절단 크기

2500×1250 mm
X축 2550 mm
Y축 1250년 mm
Z축 100 mm

X 및 Y축 위치 정확도

±0.03/m mm
X 및 Y 위치 반복 정확도 ±0.02/m mm
최대 테이블이동 속도 24 m/분
발전기 다른 힘
운동 방법 고정식 갠트리형 기계, 혼합 조명 구조
운전 방법 정밀 볼 나사 + 리니어 가이드
안전 보호 절단 영역의 완전 밀폐형 보호

포괄적인 안전 인터록 보호

CNC 시스템 아빠

독일에서 수입(중국산 Hans 레이저 아님)

절단 헤드 충돌 보호

Z축 메커니즘 보호

기타

배기 연기와 먼지
스크랩 수집 트롤리
전기 제어 캐비닛은 먼지와 습기에 대해 밀봉되어 있습니다.
작업 공간 조명
작업 경고 리본
확장 기능 일반 소프트웨어 및 하드웨어 인터페이스는 후속 지능형 생산을 위해 예약되어 있습니다.

레이저 설치 방법

결정된
  1. 장치 세부 구성 목록
침대 프레임

산재 용접, 전체 용광로 어닐링.

CNC 시스템

독일 PA 레이저 고성능 CNC 시스템

구성:

(1) 15인치 컬러 평면 디스플레이

(2)내부 거리 조정 기능

(3) 적응형 미리 읽기 기능

(4) 고급 적응 조정 기술

(5) 레이저 에너지 제어 기능

서보 드라이브 야스카와
정밀 접지 나사 일본 THK 레일 윤활 및 씰 보호 시스템
선형 가이드 일본 THK 정밀 선형 볼 가이드
베어링

일본 NSK 정밀 스러스트 앵글 베어링

레이저 커팅 헤드 포커싱 렌즈의 수명을 연장하는 특수 기능을 갖춘 독립적인 디자인
공압 부품

수입 SMC, Airtac

구성:

(1) 감압 밸브

(2) 스로틀 밸브, 체크 밸브, 볼 밸브

(3) 압력 릴레이

(4)실린더

(5) 솔레노이드 밸브

(6) 공압의 세 가지 주요 부분

프로세스 라이브러리에 의해 직접 제어되는 3개의 가스 자동 전환 시스템, 고압 절단 시스템



레이저 기술교정 특성:

1) Advanced Gas Unit은 동력을 통해 혼합가스의 양을 자동으로 조절한 후 완충영역으로 흘러 Cavity로 들어가는 방식이다.빠른 충전, 빠른 펌핑 및 태양 조건이 있습니다.



2) 탁월한 열 안정성 공진 공동의 설계는 공동의 모든 렌즈를 보호하여 렌즈의 수명을 연장하고 레이저 출력 및 모드 안정성을 보장합니다.또한 캐비티는 구조가 간단하고 정렬이 용이하며 안전율이 높습니다.



3) 펄스 발생기 프로그래밍, 캐비티 압력 변경 및 일일 유지 보수를 포함한 레이저의 모든 기능은 작동하기 쉬운 인터페이스 소프트웨어로 처리됩니다.이제 공작 기계 제어 시스템에 통합되어 진정으로 통합된 기계 제어 및 레이저와의 완전한 디지털 통신을 달성했습니다.



4) 공작 기계는 버스를 통해 다양한 레이저 작업 모드를 직접 선택할 수 있습니다.슈퍼 펄스, 게이트 펄스 및 연속파의 조합은 다양하고 복잡한 처리 요구 사항을 충족시키기 위해 임의로 결합될 수 있습니다.

성능 모수
파장 10.6um
정격 출력 전력 1500W
출력 전력 최대. ≥1600W
출력 전력 안정성 연속 ≤±2%

연속파 출력 전력 조정 가능 범위

20w~최대
스팟 크기 18mm
방법

TEM10*수평면에 대한 45° 선형 편광

펄스 주파수의 조정 가능한 범위 0~1KHz
펄스 폭 조정 범위 100us—CW
전원

AC 380V±5%, 50Hz 3상, 접지, 18KVA

냉각수

50L/분, 0.4-0.5Mpa, 20℃

최저 온도는 이슬점 이상이어야 합니다.

고체 불순물: ≤50um

최대 물 경도: 15도(독일 기준)

주변 온도 12℃-30℃
환경 습도 ≤75%
가스 소비

≤35NL/h 순도: 99.996%

출력 전력이 감소하면 가스 소비 감소

레이저 작동 상태 및 전원 외부 제어 시스템의 외부 작동 인터페이스 디지털 스위칭 신호
출력 전력 외부 제어 0-10V 아날로그 신호
동일한 광로 표시
일하는 방식 (CW),(게이트 펄스)



교육 및 기술 서비스:



보증: 1년



보증기간 중 계약제품이 당사의 제조공정 및 자재의 사정으로 인하여 파손되거나 정상적으로 동작하지 못하는 경우에는 계약제품을 무상으로 수리해 드립니다.



HY-2512-S1000/1500/2200 기본 구성 요소:



주요 기계 부품: 공작 기계 1개와 레이저 발생기 1개

부속품:

레이저 칠러,

흡입 팬 및 파이프 세트,

정밀 필터 세트,

2차원 레이저 조정 프레임 세트,

외부 광 가이드 시스템 세트,

75kW 레귤레이터 세트 및 기타 소형 액세서리



레이저 키 부품 목록(TOP GRADE)

아니. 이름 제조사 국가
  터보 펌프 베커 독일
  진공 펌프 라이볼드 독일
  공명 캐비티 조정 엔드 플레이트 ROFIN-SINAR 기술 독일
  PLC 델타/하이테크 대만
  다람쥐 팬   독일
  파워 프로브   수입
  터치 스크린 델타/하이테크 대만
  렌즈와 거울 II-VI 미국
  스위칭 전원 공급 장치 ROFIN-SINAR 기술 독일

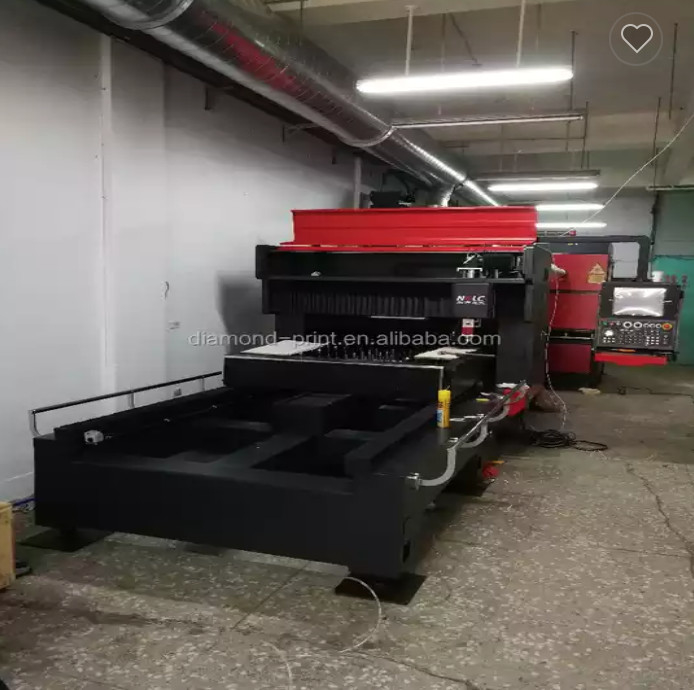

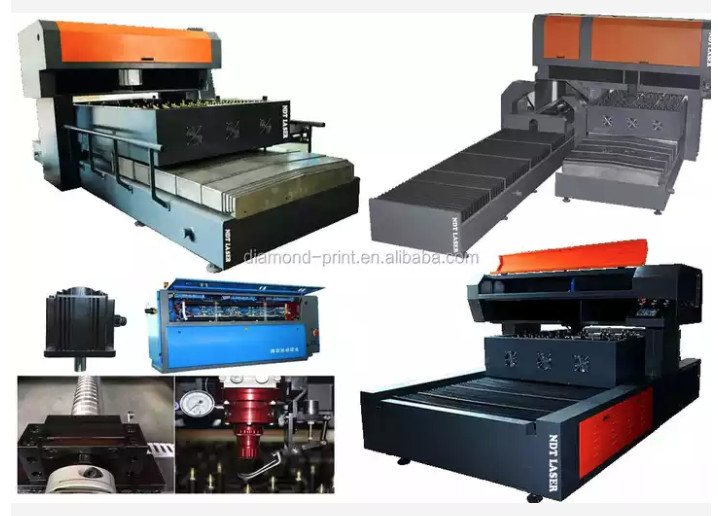

목형판 만들기를 위한 빠른 교류 발전기 레이저 절단기 0목형판 만들기를 위한 빠른 교류 발전기 레이저 절단기 1



목형판 만들기를 위한 빠른 교류 발전기 레이저 절단기 2목형판 만들기를 위한 빠른 교류 발전기 레이저 절단기 3





목형판 만들기를 위한 빠른 교류 발전기 레이저 절단기 4목형판 만들기를 위한 빠른 교류 발전기 레이저 절단기 5





목형판 만들기를 위한 빠른 교류 발전기 레이저 절단기 6목형판 만들기를 위한 빠른 교류 발전기 레이저 절단기 7
